不銹鋼焊接截止閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

高壓對焊截止閥產品概述:

J61Y高壓對焊截止閥是高壓截止閥的一種。主要用于對壓力要求比較高的行業。對焊是指其連接方式是采用對焊的。主要應用于化工和醫藥等領域。由于是采用焊接方式。拆換比較不方便。主用適用維修不是很頻繁磨損利比較低的地方。截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ?，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

高壓焊接截止閥結構特點：

1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接

2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長

3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
高壓焊接截止閥產品型號：

產 品型號	公稱壓力PN(MPa)	試驗壓力(MPa)		工作壓力(MPa)			工作溫度(℃)	適用介質
產 品型號	公稱壓力PN(MPa)	殼體強度	密封	P54	P55	P57	工作溫度(℃)	適用介質
J61H/Y-100	10	15	11	/	/	/	≤450	水、蒸氣油品
J61H/Y-200	20	30	22	/	/	/
J61H/Y-250	25	38	28	/	/	/
J61H/Y-320	32	48	36	/	/	/
J61Y-P54/100V	/	30	22	10	/	/	≤540	蒸氣
J61Y-P54/140V	/	38	28	14	/	/
J61Y-P54/170V	/	48	36	17	/	/
J61Y-P55/100V	/	38	28	/	10	/	≤555
J61Y-P55/140V	/	48	36	/	14	/
J61Y-P55/170V	/	53	39	/	17	/
J61Y-P57/100V	/	48	36	/	/	10	≤570
J61Y-P57/140V	/	55	40	/	/	14
J61Y-P57/170V	/	60	44	/	/	17

高壓焊接截止閥零件材料：

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固件
J61H型 J961H型	25WCB	25WCB	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	優良碳鋼鉻鉬鋼
J61Y型 J961Y型	25WCB	25WCB	鉻不銹鋼鉻鉬鋁鋼氮化	25	硬質合金
J61Y-P54型J961Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoAIA	12Cr1MoV	硬質合金
J61Y-P55型J961Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38CrMoAIA	12Cr1MoV	硬質合金
J61Y-P57型J961Y-P57型	12Cr1MoV WC9	12Cr1MoV WC9	20Cr1Mo1VA 38CrMoAIA	12Cr1MoV	硬質合金

高壓焊接截止閥連接尺寸：

公稱通徑DN		主要外形尺寸和連接尺寸							重量
公稱通徑DN		L	D1	D2	D3	α	H	Do	重量
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V
10		120	12	25	/	37.5	185	140	2.8
15		150	17	36	/	37.5	247	200	7.5
20		135 170	22	42	/	37.5	248	200	9
25		135 170	26	42	/	37.5	248	240	9.5
32		170 180	31	44	/	37.5	248.5	280	15
40		230	38	60	/	37.5	440	280	23
50(1)		250	50	82	/	32	450	320	60
50(2)		320 350	50	82	/	32	450	320	64
65		370 260	69	100	110	32	669	400	74
80		400 430 470	84	108	130	32	669	450	112.5
100		455 560	107	144	165	32	755	500	178.5
注：DN50為兩種結構
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10	120	120	12	28	/	37.5	189	140	3
15	150	150	17	40	/	37.5	250	200	9
20	135 170	135 170	22	46	/	37.5	252	200	11
25	135 170	135 170	26	46	/	37.5	254	240	13
32	170 180	170 180	31	49	/	37.5	254	280	17
40	230	230	38	60	/	37.5	440	280	23
50(1)	250	250	50	90	/	32	453	320	68
50(2)	320 350	320 350	50	90	/	32	455	320	72
65	370 260	370 260	69	104	110	32	630	400	83
80	400 430 470	400 430 470	84	110	140	32	672	450	118
100	455 560	455 560	107	148	170	32	761	500	185

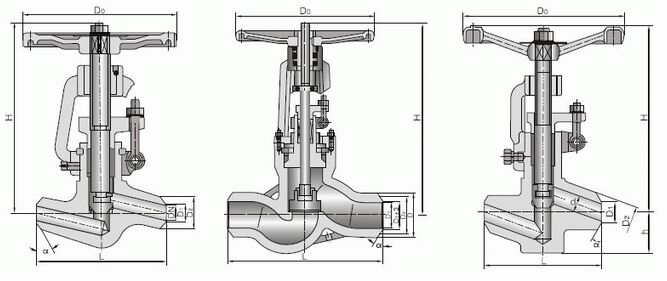

高壓對焊截止閥結構圖:

高壓對焊截止閥結構圖

訂貨流程：

1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料
