德標波紋管截止閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

德標波紋管截止閥產品概述:
德標波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、t然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

技術規范

驅動方式	手動
驅動方式	電動
設計標準	DIN3356
結構長度	DIN3202
連接法蘭	DIN2543-2545
試驗和檢驗	DIN3230

產品性能規范

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

注：系列閥門連接法蘭可根據用戶要求設計制造

零件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

規格尺寸及重量

型號	WJ41-16
壓力等級	PN16
口徑	15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L	130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H	195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
Do	130			130			130			130			150			150			180			180			200			200			400			450			450			500			500
重量(Kg)	4			4.5			5			7			9			12.5			18			23			41			54			90			160			260			410			610
型號			WJ41-25
壓力等級			PN25
口徑			15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L			130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H			195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
Do			130			130			130			130			150			150			180			180			200			200			400			450			450			500			450
重量(Kg)			4			4.5			5			7			9.5			13			19			24			43			57			95			168			300			510			680
型號		WJ41-40
壓力等級		PN40
口徑		15			20			25			32			40			50			65			80			100			125			150			200			250			300			350
L		130			150			160			180			200			230			290			310			350			400			480			600			730			850			980
H		195			200			220			225			235			250			260			265			370			400			515			550			600			630			680
Do		130			130			130			130			150			150			180			180			200			200			400			450			450			500			500
重量(Kg)		4			4.5			5			8			10			13.5			20			25			45			60			98			171			340			580			780

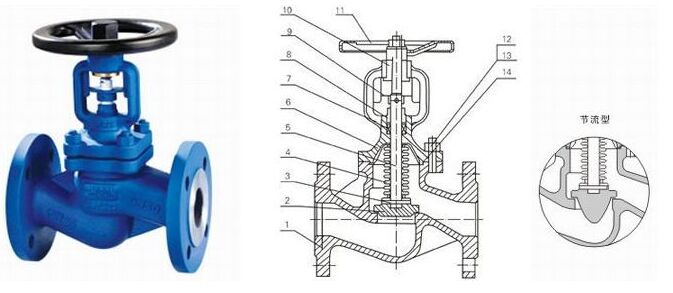

德標波紋管截止閥結構圖:

德標波紋管截止閥結構圖

訂貨流程：
