內螺紋止回閥

主要特點： Chief features：

1.連接螺紋：BSP,NPT,JIS

2.水平和垂直管線適用 2.For horizontal or vertical lines
3.旋啟式或升降式閥瓣 3.Swing or lift type disc
4.型號 4.H14W-16P H14W-25P H14W-200LB H14W-10K H14W-1000WOG H14W-2000PSI

螺紋止回閥屬性

H14W內螺紋旋啟式止回閥是由我廠硅溶膠精密鑄造閥體。引進國外新型加工的工藝，結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。用來防止管路中的介質倒流。適用介質為：水、油品、蒸汽、酸性介質等。

工作原理：

內螺紋旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。已被廣泛應用于化工、冶金、制藥等多個領域。

產品特點：
1、結構簡單、體積小、重量輕。
2、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
3、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
4、多種螺紋類型：G·NPT.BSPT.BSP DIN259/2999可供選擇。

★螺紋止回閥采用的標準：

本閥門在使用過程中，介質按圖示箭頭方向流動。
1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
2，閥體及閥瓣的密封面采用不銹鋼堆焊。
3，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定

螺紋止回閥產品規范 Product Specification

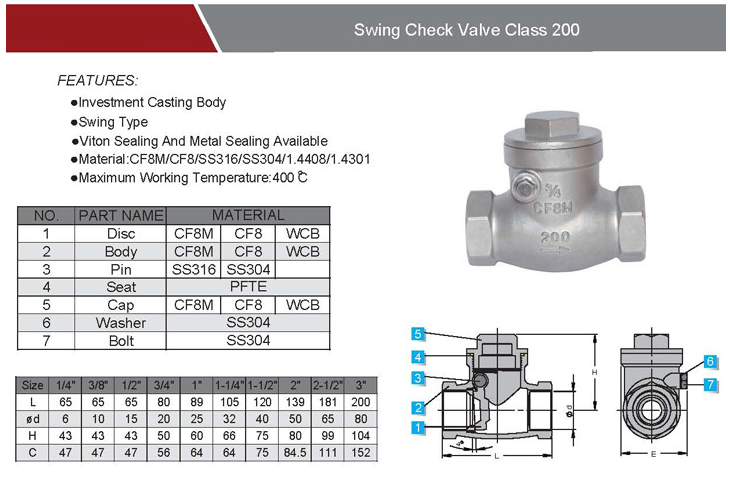

螺紋止回閥主要零部件材料 Main Part Material

APIRT VALVE

APIRT VALVE

螺紋止回閥主要外形和連接尺寸Main External And Connection

主要連接尺寸及重量
